Arbeitsanleitung USV-Schrauben
M 6/Beton und M 8/Beton
|
Die USV-Schraube M 6/Beton (M 8/Beton) wird mit dem Dübel M 6-S
(M 8-S) verarbeitet. Für den Dübel M 6-S (M 8-S) wird im Beton
45 mm (60 mm) tief und 8 mm Ø (10 mm Ø) vorgebohrt. In den eingeschlagenen Dübel M 6-S (M 8-S) wird der Markierungsbolzen eingesetzt, das Holzwerkstück
angepasst und markiert.
Die Kunststoffhülse muss im Holz 22-23 mm tief und mit 14 mm
Ø gebohrt werden.
Bitte unbedingt auf richtige Bohrtiefe achten. Es
steht ein Spezialbohrer mit Tiefenanschlag (Art.-Nr.: 15)
zur Verfügung.
Nach dem Einschlagen der Hülse ins Holz und dem Eindrehen der
Stielkopfschraube
in das Betonteil (Dübel M 6-S oder M 8-S) erfolgt der
Verbund mittels Hammer, Zwingen oder sonstigen Spannwerkzeugen. Durch
das lange Gewinde an der Stielkopfschraube ist leichtes Justieren
in der Höhe bei vorhandenen Unebenheiten möglich (Bitte
unterfüttern).
Bei den Ausführungen 8 x 30, M 6, M 6/Beton und M 8/Beton bewährt sich oft eine Zwischenlage aus Tesamoll oder
elastischer Fugenmasse. Dehnungen des Holzes werden ausgeglichen und
die Treppen beim Begehen angenehmer.
|
USV-Schrauben
für Holz auf Beton |
Kunststoffhülse |
Art.-Nr.: 8, 10
M 6/Beton, M 8/Beton |
Art.-Nr.: 8, 10
14x20 |
|
|

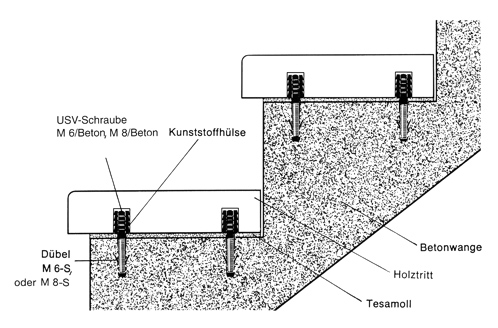

USV-Verarbeitungsbeispiel M 6/Beton (M 8/Beton)
im Treppenbau |
|
|
